Page 126 of 401
< > |

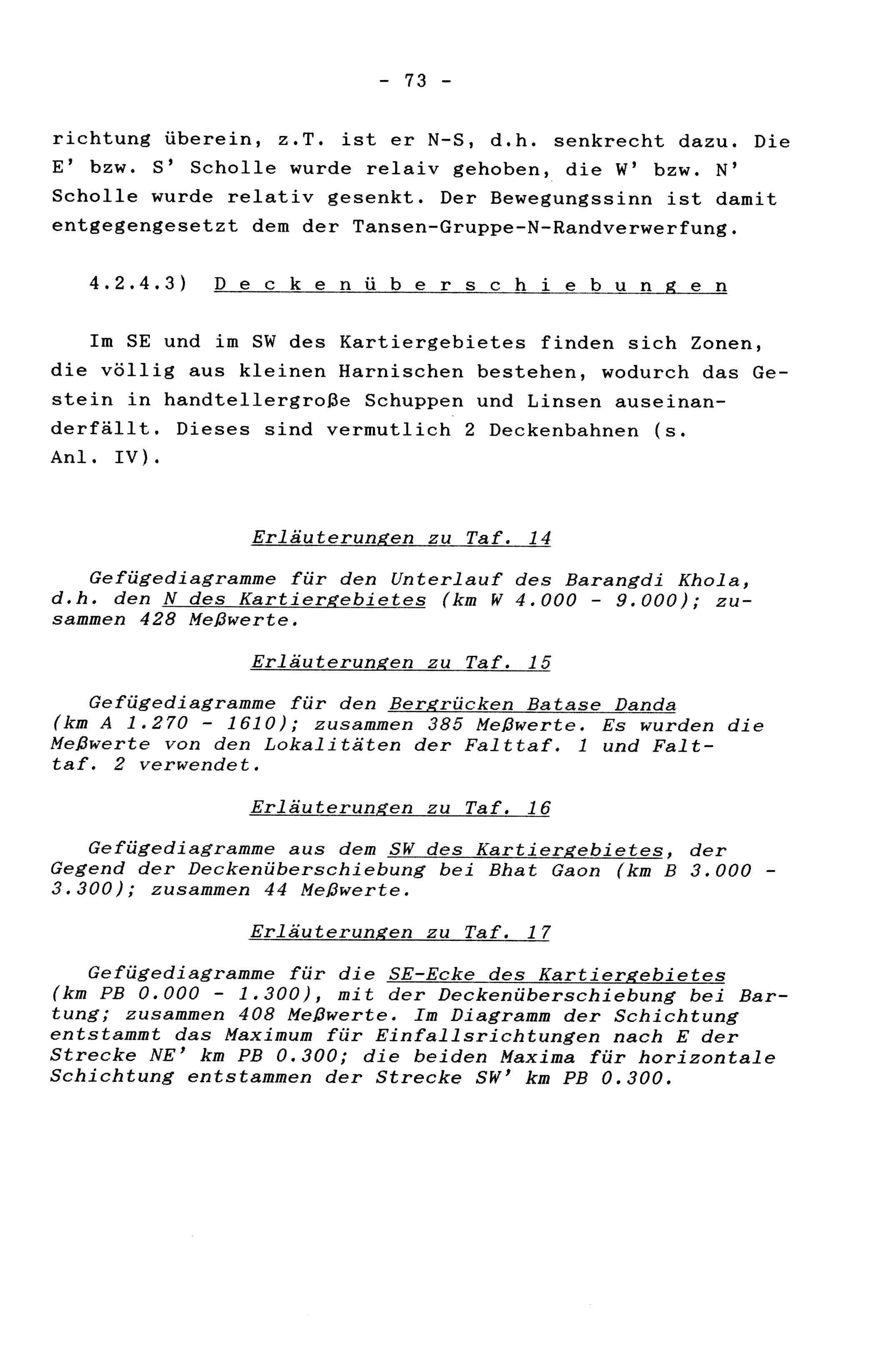

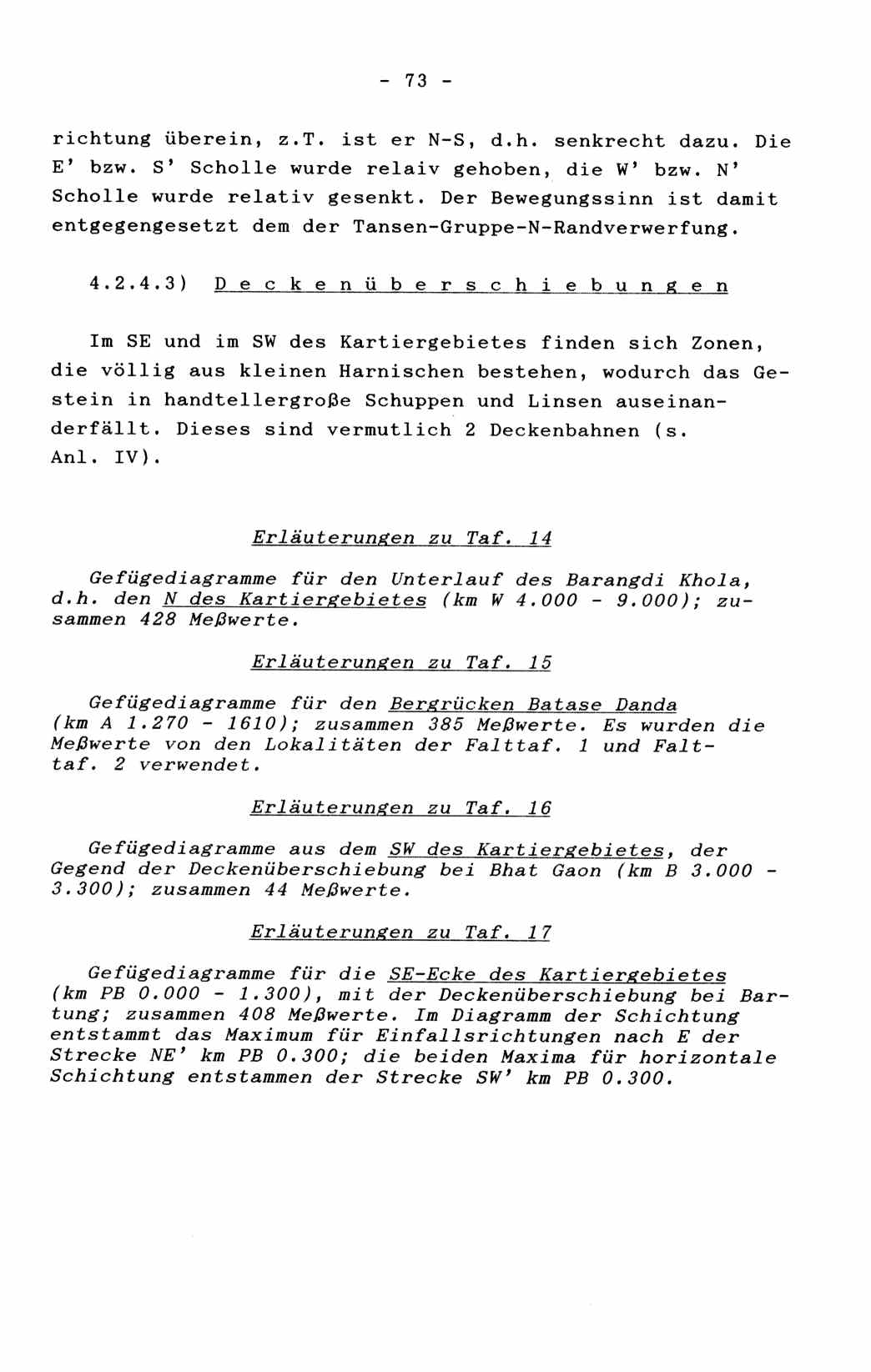

- 73 -
richtung überein, z.T. ist er N-S, d.h. senkrecht dazu. Die
E' bzw. S' Scholle wurde relativ gehoben, die W' bzw. N'
Scholle wurde relativ gesenkt. Der Bewegungssinn ist damit
entgegengesetzt dem der Tansen-Gruppe-N-Randverwerfung.
4.2.4.3) D e c k e n ü b e r s c h i e b u n g e n
Im SE und im SW des Kartiergebietes finden sich Zonen,
die völlig aus kleinen Harnischen bestehen, wodurch das Ge-
stein in handtellergroße Schuppen und Linsen auseinan-
derfällt. Dieses sind vermutlich 2 Deckenbahnen (s.
Anl. IV).
Erläuterungen zu Taf. 14
Gefügediagramme für den Unterlauf des Barangdi Khola,
d.h. den N des Kartiergebietes (km W 4.000 - 9.000); zu-
sammen 428 Meßwerte.
Erläuterungen zu Taf. 15
Gefügediagramme für den Bergrücken Batase Danda
(km A 1.270_-_1610); zusammen 385 Meßwerte. Es wurden die
Meßwerte von den Lokalitäten der Falttaf. 1 und Falt-
taf. 2 verwendet.
Erläuterungen zu Taf. 16
Gefügediagramme aus dem SW des Kartiergebietes, der
Gegend der Deckenüberschiebung bei Bhat Gaon (km B 3.000 -
3.300); zusammen 44 Meßwerte.
Erläuterungen zu Taf. 17
Gefügediagramme für die SE-Ecke des Kartiergebietes
(km PB 0.000_-_1.300), mit der Deckenüberschiebung bei Bar-
tung; zusammen 408 Meßwerte. Im Diagramm der Schichtung
entstammt das Maximum für Einfallsrichtungen nach E der
Strecke NE' km PB 0.300; die beiden Maxima für horizontale
Schichtung entstammen der Strecke SW' km PB 0.300.
- 73 -
in the other part it is N-S, that means perpendicular to the
general striking direction. The eastern, resp. southern part
was relatively uplifted, the western, resp. northern part was
relatively lowered. Consequently the direction of relative
movement is contrary to the one of the NBF.
4.2.4.3) T h r u s t s
In the SE and in the SW zones are found, which consist
entirely of small slickensides, whereby the rock falls into
pieces of hand-plate_sized scales and lenses. This thrusts
are propable two nappe planes (see enclosure IV).
Explanation of plate 14
Orientation diagram of the lower reaches of the Barangdi
Khola, that means of the north of the mapping area (km W
4.000 - 9.000); together 428 measurement-datas.
Explanation of plate 15
Orientation diagram of the hillridge Batase Danda (km A
1.270 - 1.610); together 385 measurment-datas. The datas are
the datas of fold-plate 1 and fold-plate 2.
Explanation of plate 16
Orientation diagrams of the SW of the mapping area, the
place of the thrust near Bhat Gaon (km B 3.000 - 3.300);
together 44 datas.
Explanation of plate 17
Orientation diagram of the SE-corner of the mapping area
(km PB 0.000 - 1.300), with the thrust at Bartung; together
480 datas. In the diagram of the bedding origins the maximum
for dipping to E in the localities NE of km PB 0.300; the two
maximas of horizontal bedding origin in the localities SW of
km PB 0.300.
|
.
