                             - 70 -

                             - 70 -

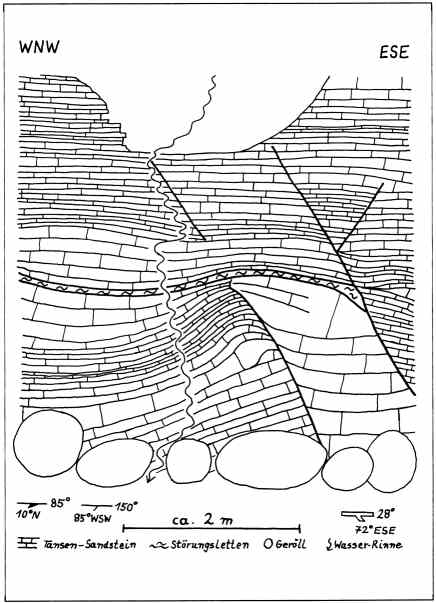

Figure 16

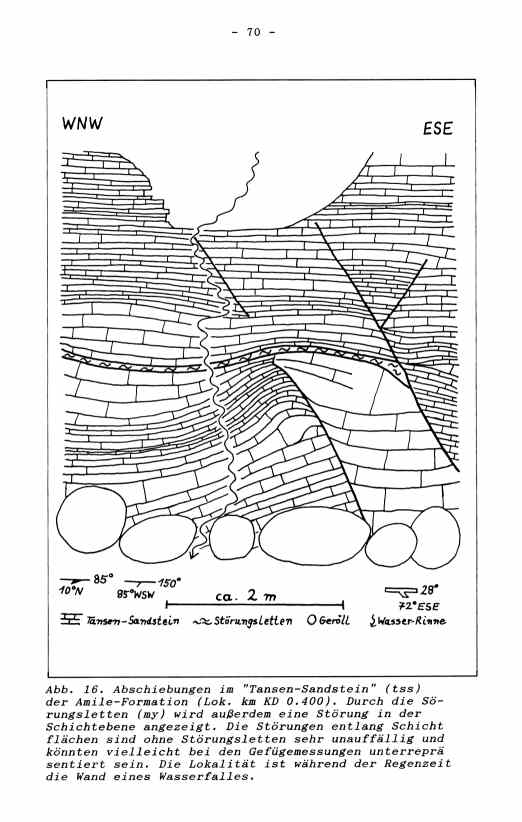

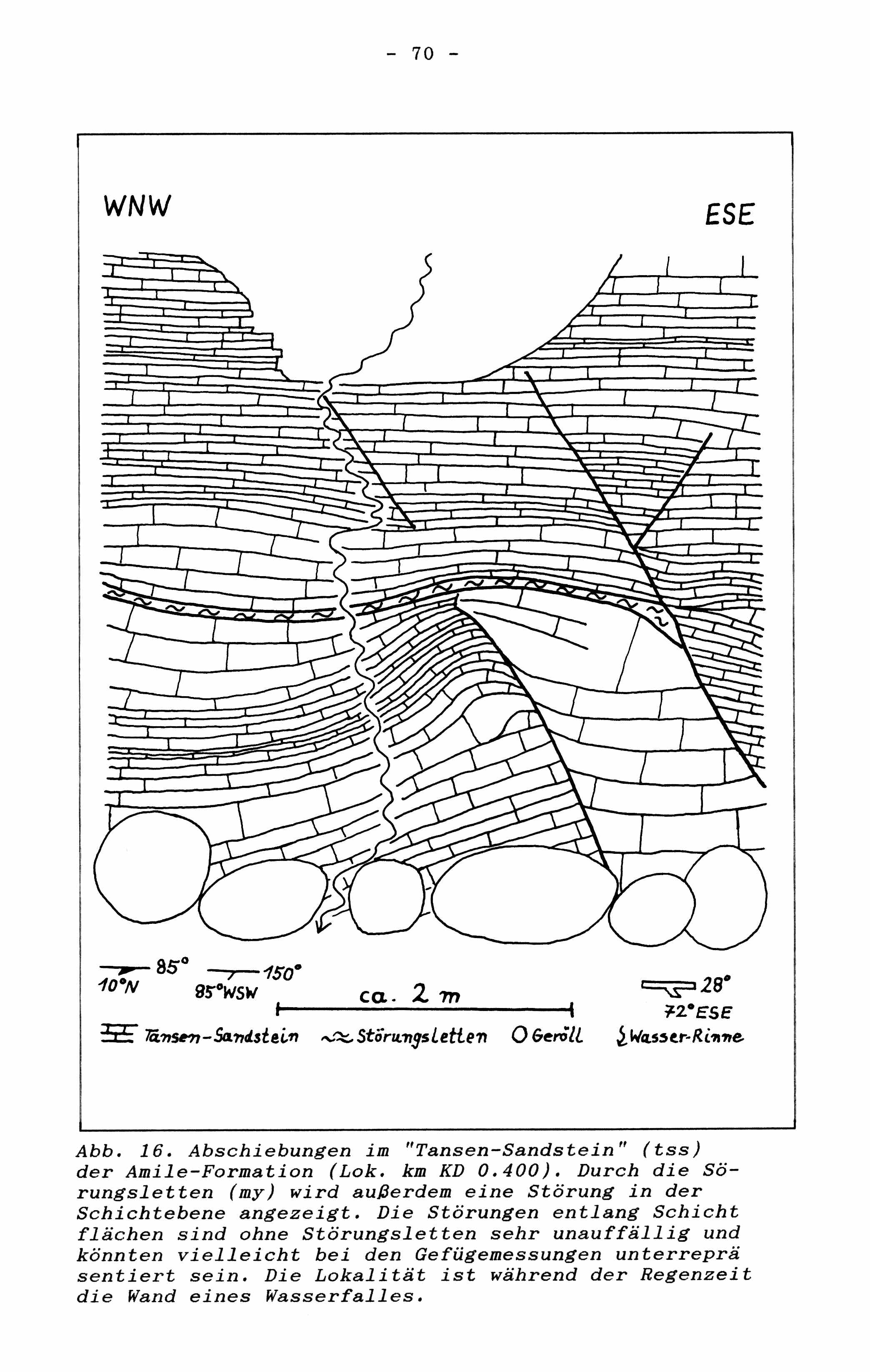

Abb. 16. Abschiebungen im "Tansen-Sandstein" (tss)
der Amile-Formation (Lok. km KD 0.400). Durch die Stö-
rungsletten (my) wird außerdem eine Störung in der
Schichtebene angezeigt. Die Störungen entlang Schicht
flächen sind ohne Störungsletten sehr unauffällig und
könnten vielleicht bei den Gefügemessungen unterreprä-
sentiert sein. Die Lokalität ist während der Regenzeit
die Wand eines Wasserfalles. Fig. . Normal faults in the "Tansen-Sandstone" (tss) of
the Amile Formation (lok. km KD 0.400). Beside this is a
faulting in the bedding plane indicated by the fault gouge
(my). The faults along bedding planes are very inconspicous
without fault gouge and might perhaps be under-represented
in the structure-diagrams. The locality is a waterfall
during the rainy season.
