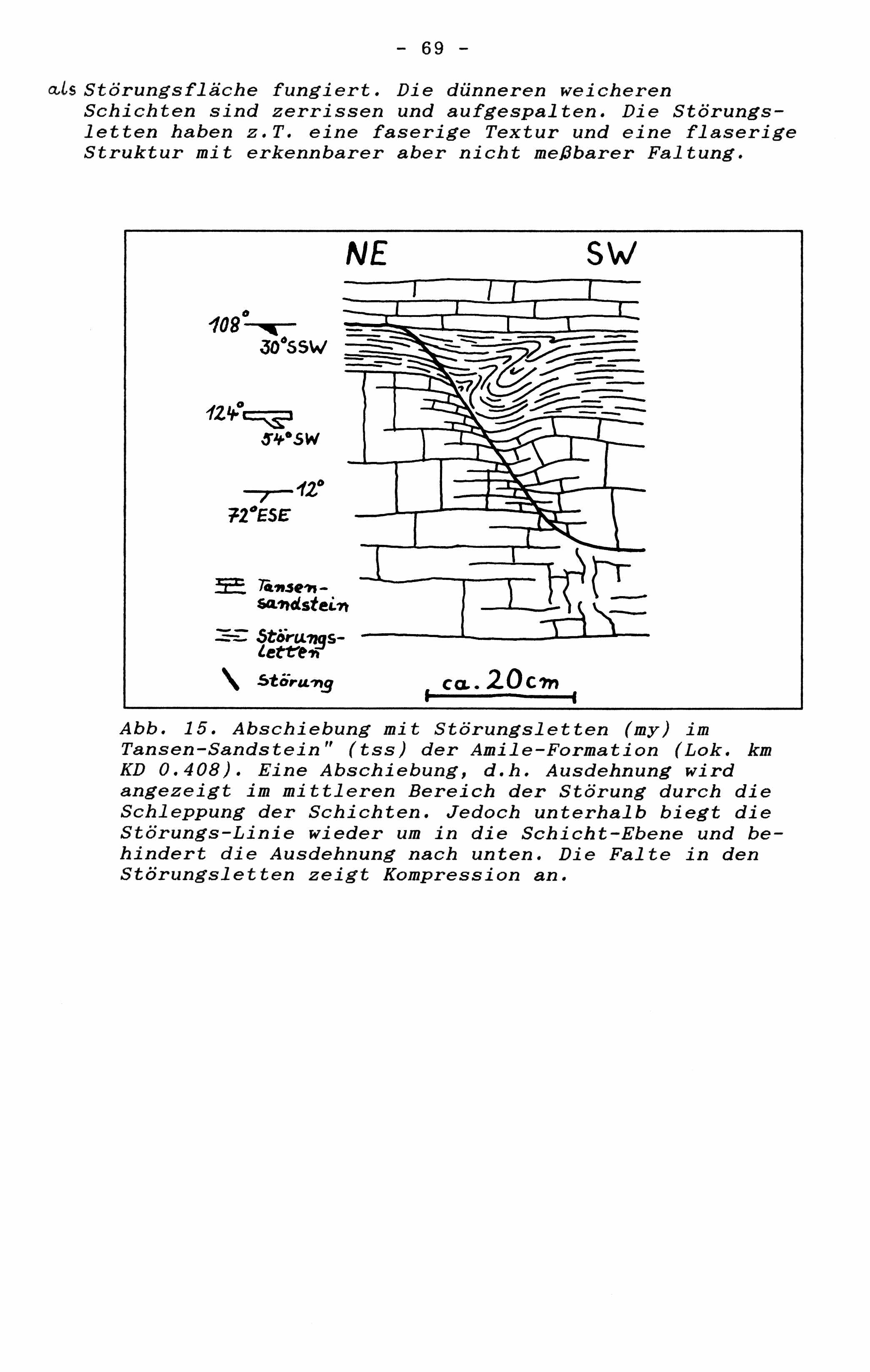

                             - 69 -



  als Störungsfläche fungiert. Die dünneren weicheren
  Schichten sind zerrissen und aufgespalten. Die Störungs-
  letten haben z.T. eine faserige Textur und eine flaserige
  Struktur mit erkennbarer aber nicht meßbarer Faltung.


                             - 69 -

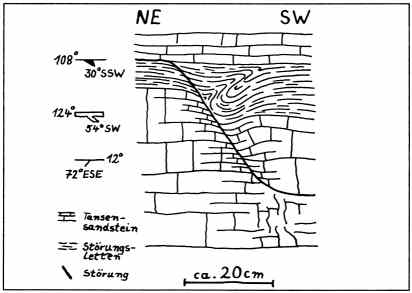

Figure 15
Abb. 15. Abschiebung mit Störungsletten (my) im
"Tansen-Sandstein" (tss) der Amile-Formation (Lok. km
KD 0.408). Eine Abschiebung, d.h. Ausdehnung wird
angezeigt im mittleren Bereich der Störung durch die
Schleppung der Schichten. Jedoch unterhalb biegt die
Störungs-Linie wieder um in die Schicht-Ebene und be-
hindert die Ausdehnung nach unten. Die Falte in den
Störungsletten zeigt Kompression an. Fig. 15. Normal fault with fault gouge (my) in the
"Tansen-Sandstone" of the Amile-Formation (loc. km KD
0.408). A normal fault, that means an extension is
indicated in the middle part of the fault by the dragging
of the bedding. But below the fault plane turns
horizontally and hinders the extension to below. The fold
in the fault gouge indicates compression.
