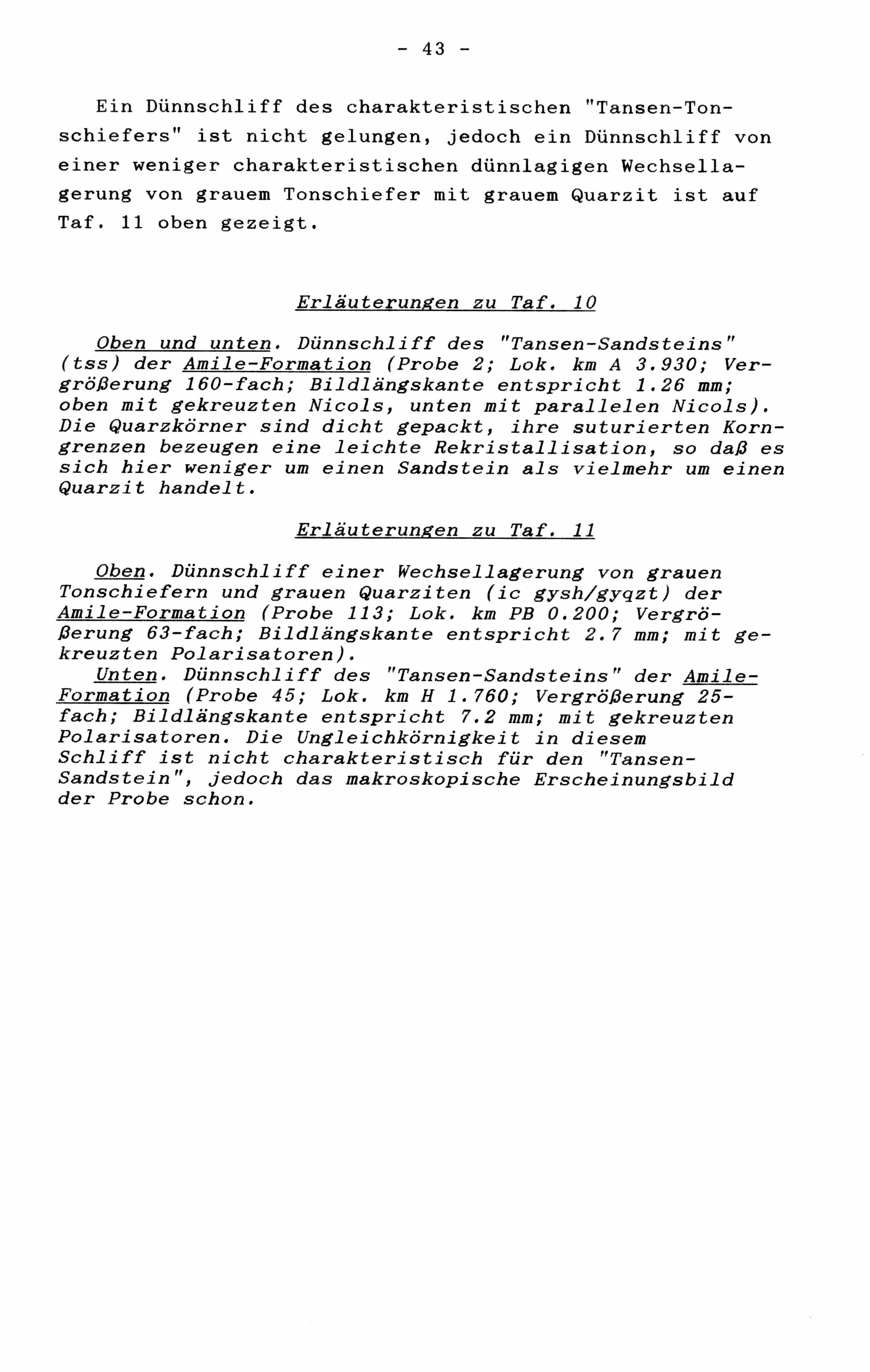

                             - 43 -


    Ein Dünnschliff des charakteristischen "Tansen-Ton-
 schiefers" ist nicht gelungen, jedoch ein Dünnschliff von
 einer weniger charakteristischen dünnlagigen Wechsella-
 gerung von grauem Tonschiefer mit grauem Quarzit ist auf
 Taf. 11 oben gezeigt.


                  Erläuterungen zu Taf. 10

    Oben und unten. Dünnschliff des "Tansen-Sandsteins"
 (tss) der Amile-Formation (Probe 2; Lok._km A 3.930; Ver-
 größerung 160-fach; Bildlängskante entspricht 1.26 mm;
 oben mit gekreuzten Nicols, unten mit parallelen Nicols).
 Die Quarzkörner sind dicht gepackt, ihre suturierten Korn-
 grenzen bezeugen eine leichte Rekristallisation, so daß es
 sich hier weniger um einen Sandstein als vielmehr um einen
 Quarzit handelt.

                  Erläuterungen zu Taf. 11

    Oben. Dünnschliff einer Wechsellagerung von grauen
 Tonschiefern und grauen Quarziten (ic gysh/gyqzt) der
 Amile-Formation (Probe 113; Lok._km PB 0.200; Vergrö-
 ßerung 63-fach; Bildlängskante entspricht 2.7 mm; mit ge-
 kreuzten Polarisatoren).
    Unten. Dünnschliff des "Tansen-Sandsteins" der Amile-
 Formation (Probe 45; Lok._km H 1.760; Vergrößerung 25-
 fach; Bildlängskante entspricht 7.2 mm; mit gekreuzten
 Polarisatoren). Die Ungleichkörnigkeit in diesem
 Schliff ist nicht charakteristisch für den "Tansen-
 Sandstein", jedoch das makroskopische Erscheinungsbild
 der Probe schon.










                             - 43 -


 of the characteristic "Tansen Shale" is not successfuly made,
 but a thin section of a less characteristic intercalation of
 thin layers of grey shale with grey quarzite is shown on
 plate 11 on top.


                     Explanation of plate 10

    Top and bottom. Thin section of the "Tansen Sandstone"
 (tss) of the Amile Formation (sample 2; locality km A
 3.930; enlargement 160 times; horizontal side of picture
 corresponds to 1.26 mm; top with crossed nicols, bottom with
 parallel nicols). The quarz grains are closely packed, their
 angled sutured grain boundaries testify a low
 recrystallisation, so that this rock is more a quarzite than
 a sandstone.

                     Explanation of plate 11

    Top. Thin section of an intercalation of grey shales and
 grey quarzites (ic gysh/gyqzt) of the Amile Formation
 (sample 113; locality PB km 0.200; enlargement 6.3 times;
 horizontal side of picture corresponds to 2.7 mm; crossed
 nicols).
    Bottom. Thin section of the "Tansen Sandstone" of the
 Amile Formation (sample 45; locality km H 1.760;
 enlargement 25 times; horizontal side of picture corresponds
 to 7.2 mm; crossed nicols). The inequigranularity in this
 thin section is not charakteristical for the "Tansen
 Sandstein", but the macroscopic face of the sample is.
