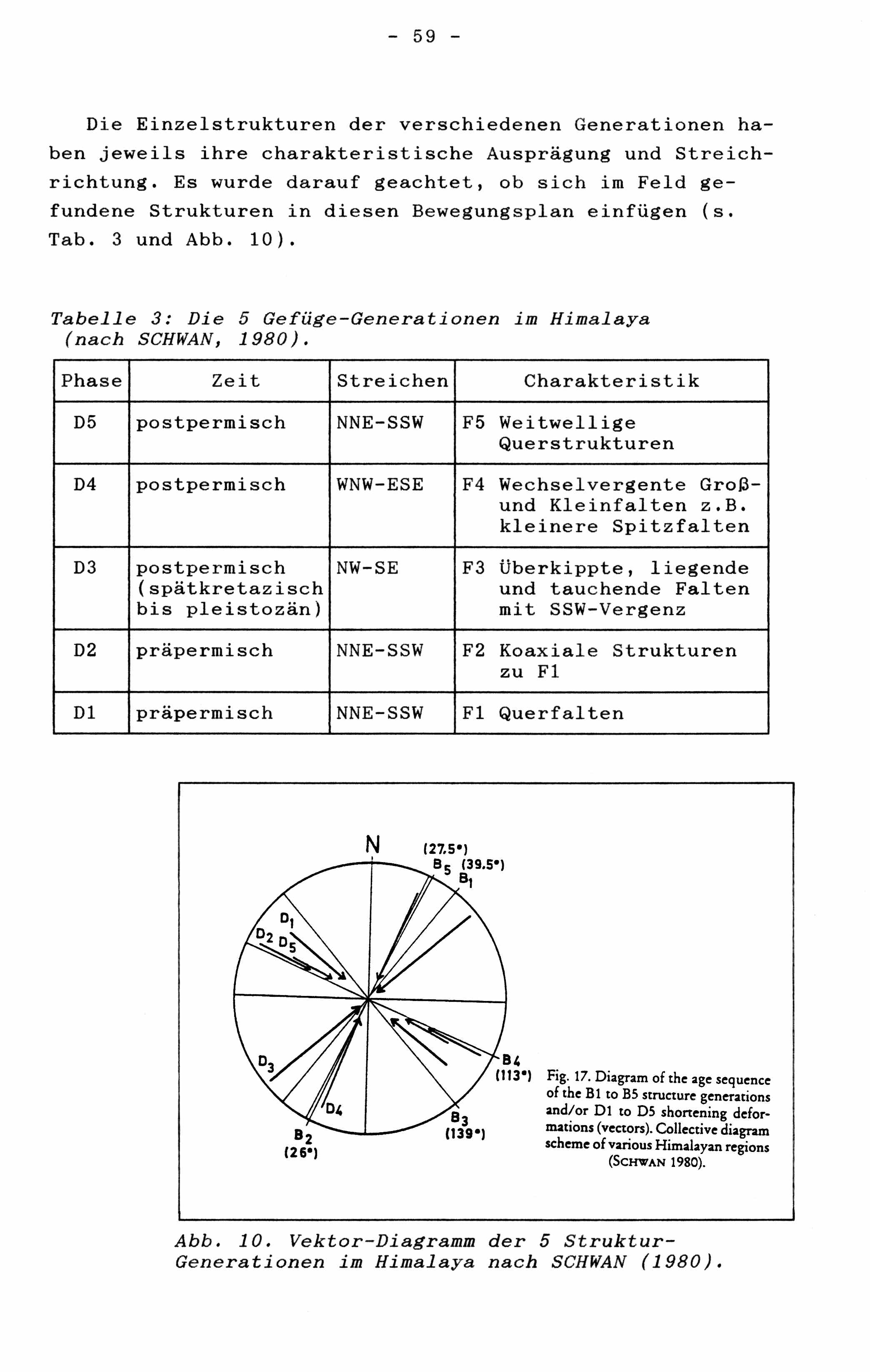

                             - 59 -

    Die Einzelstrukturen der verschiedenen Generationen ha-
 ben jeweils ihre charakteristische Ausprägung und Streich-
 richtung. Es wurde darauf geachtet, ob sich im Feld ge-
 fundene Strukturen in diesen Bewegungsplan einfügen (s.
 Tab. 3 und Abb. 10).

                             - 59 -

    Each individual structures of the different generations
 has it's own character and striking-direction. It was payed
 attention, weather the structures found in field would fit
 into the concept of the phase-theorie (see table 3 and
 figure 10).
Tabelle 3: Die 5 Gefüge-Generationen im Himalaya
(nach SCHWAN, 1980). Table 3: The 5 structure-generations in the Himalaya
(after SCHWAN, 1980).
Phase phase Zeit time Streichen striking-
direction 		   Charakteristik    character
D5 postpermisch postpermian NNE-SSW NNE-SSW F5 Weitwellige
   Querstrukturen F5 large wave-length
   folds as
   transverse structures
D4 postpermisch postpermian WNW-ESE WNW-ESE F4 Wechselvergente Groß-
   und Kleinfalten z.B.
   kleinere Spitzfalten F4 Vergency changing
   large and small folds,
   e.g.: small sharp folds
D3 postpermisch
(spätkretazisch
bis pleistozän) postpermian
(late
cretaceous
to pleistozene) 		NW-SE NW-SE F3 Überkippte, liegende
   und tauchende Falten
   mit SSW-Vergenz F3 overturned, horizontal
   and plunging folds
   with SSW-vergency
D2 präpermisch praepermian NNE-SSW NNE-SSW F2 Koaxiale Strukturen
   zu F1 F2 coaxial struktures
   with F1
D1 präpermisch praepermian NNE-SSW NNE-SSW F1 Querfalten F1 Transverse folds

Figure 10

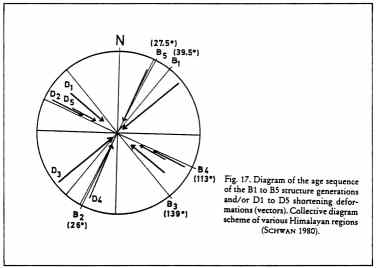

Abb. 10. Vektor-Diagramm der 5 Struktur-
Generationen im Himalaya nach SCHWAN (1980).
Abb. 10. Vektor-diagramm of the 5 strukture-
generations in the Himalaya (after SCHWAN, 1980).
