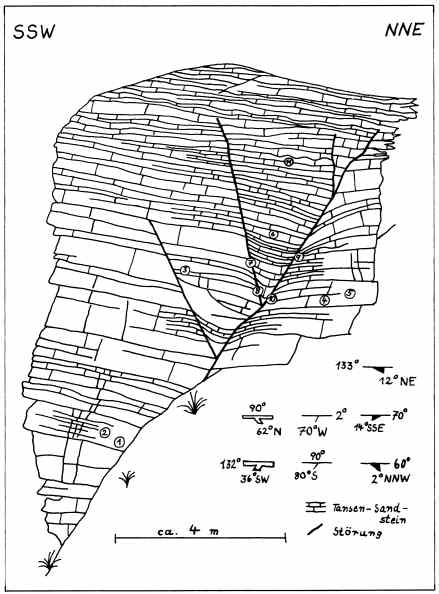

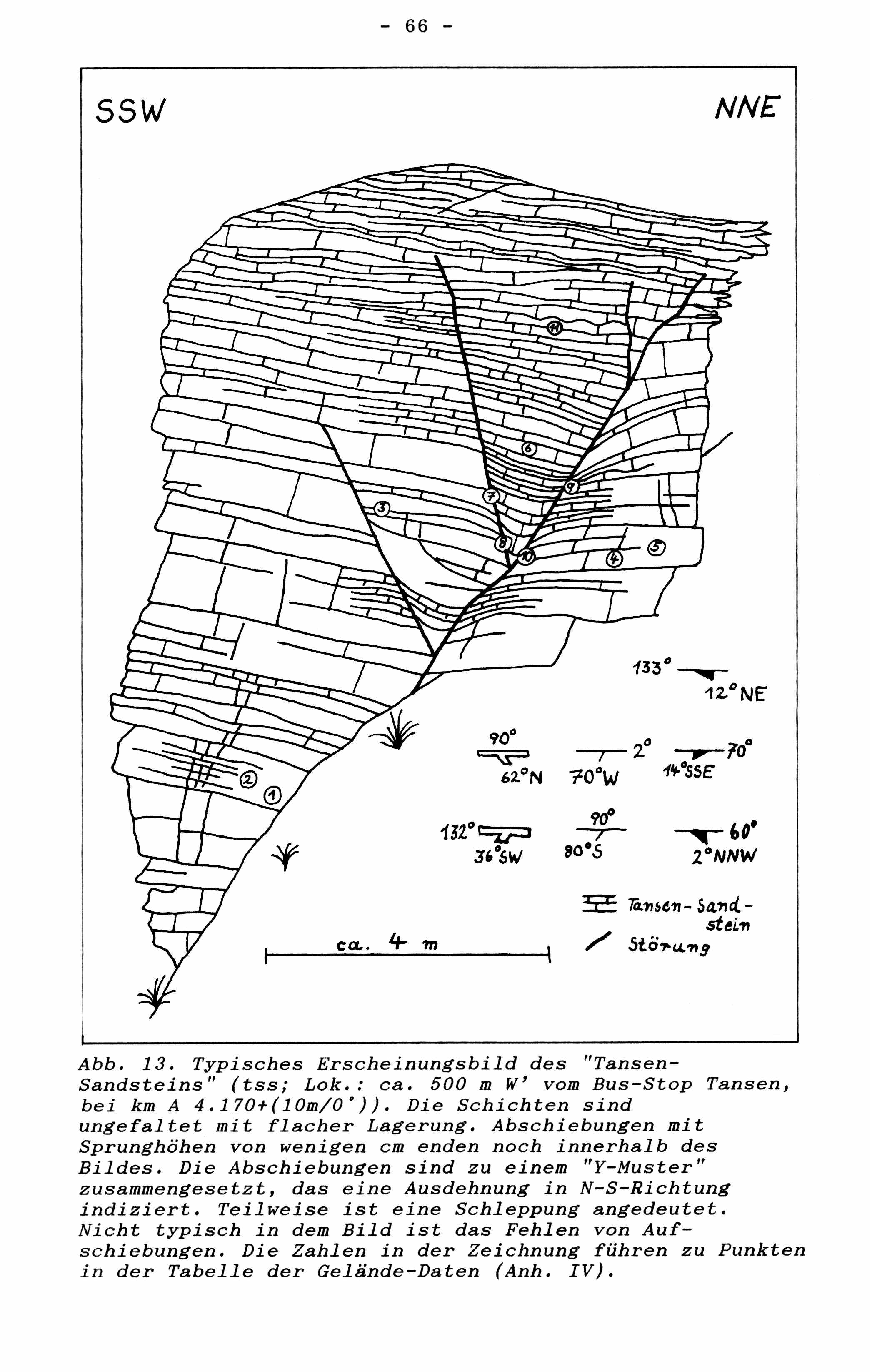

- 66 - - 66 - Abb. 13. Typisches Erscheinungsbild des "Tansen- Sandsteins" (tss; Lok.: ca. 500 m W' vom Bus-Stop Tansen, bei km_A_4.170+(10m/0°){28.11.86-11h}). Die Schichten sind ungefaltet mit flacher Lagerung. Abschiebungen mit Sprunghöhen von wenigen cm enden noch innerhalb des Bildes. Die Abschiebungen sind zu einem "Y-Muster" zusammengesetzt, das eine Ausdehnung in N-S-Richtung indiziert. Teilweise ist eine Schleppung angedeutet. Nicht typisch in dem Bild ist das Fehlen von Auf- schiebungen. Die Zahlen in der Zeichnung führen zu Punkten in der Tabelle der Gelände-Daten (Anh. IV). Fig. 13. Typical appearance of the "Tansen-sandstone" (tss; loc.: ca. 500 m W of busstop Tansen, at km A 4.170+ (10m/0°)). The beds are unfolded with horizontal bedding. Normal faults with fault throws of few centimetres end within the picture. The normal faults are composed to a "Y"-pattern, what indicates an extension in N-S-direction. To some degree drag is indicated. Not typical in this picture is the absens of inverse faults. The numbers in the drawing lead to single points in the table of the field datas (appendix IV).
