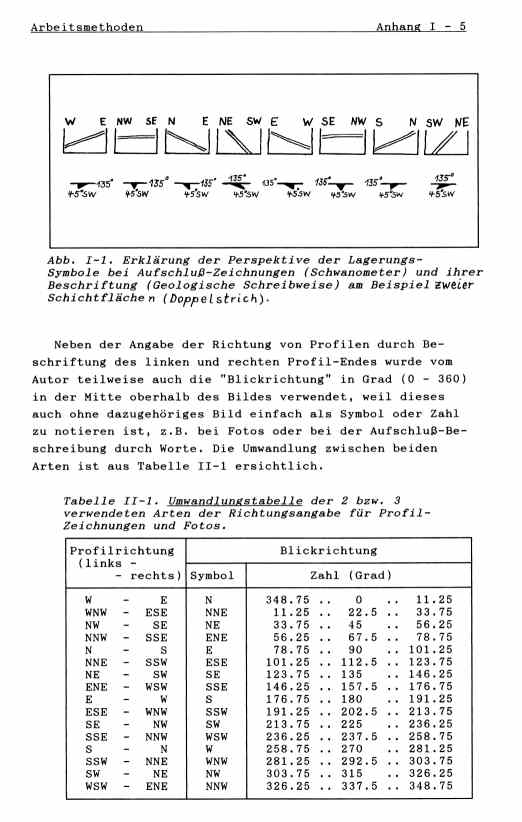

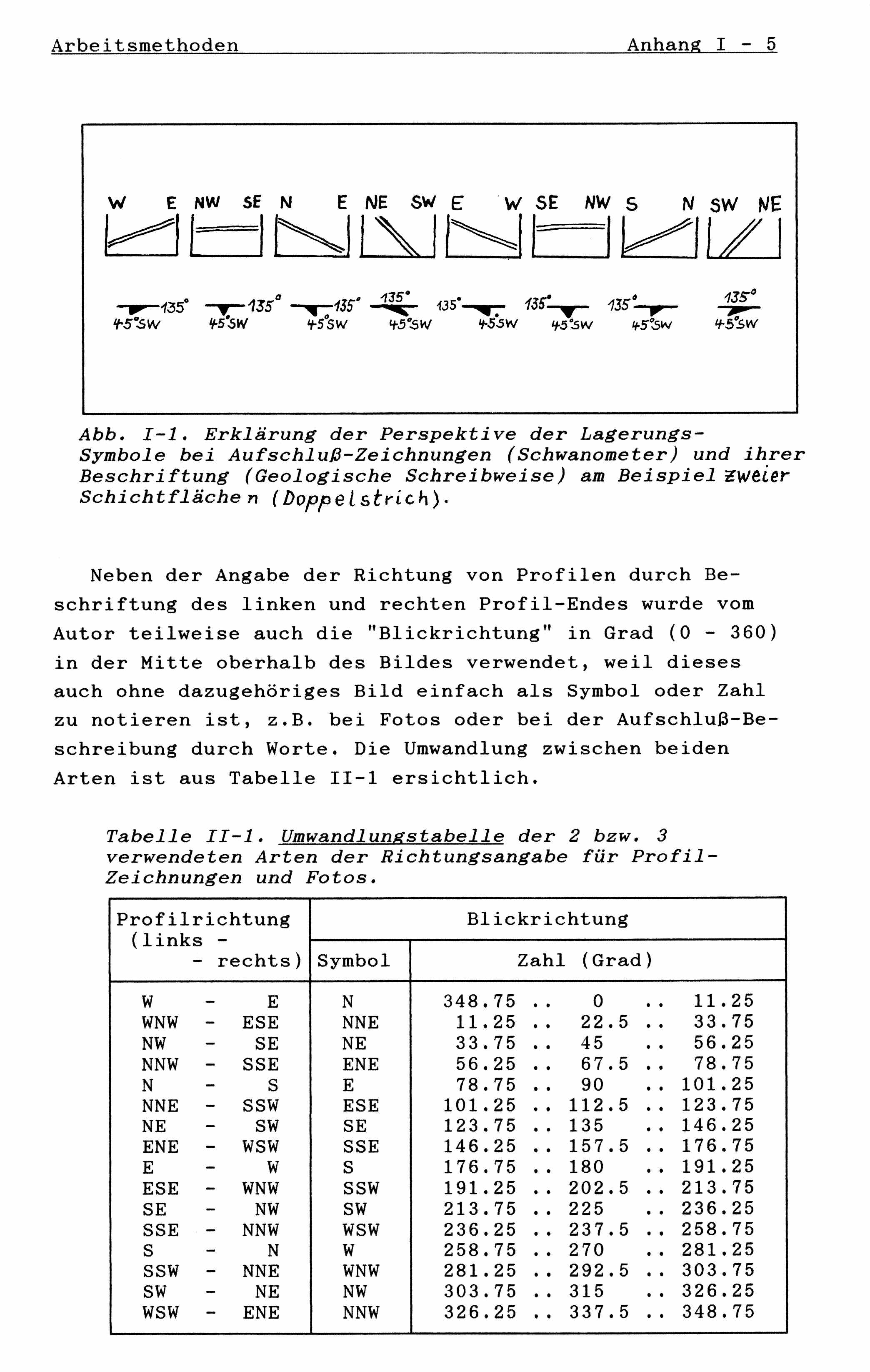

Arbeitsmethoden Anhang I - 5
Working Methods Appendix I - 5
|

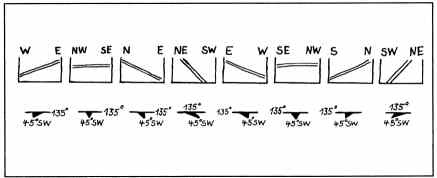

Abb. I-1. Erklärung der Perspektive der Lagerungs-
Symbole bei Aufschluß-Zeichnungen (Schwanometer) und ihrer
Beschriftung (Geologische Schreibweise) am Beispiel zweier
Schichtflächen (Doppelstrich).
Fig. I-1. Explanation of the perspective of the
orientation-symbols in the outcrop_sketches ("Schwanometer")
and their inscription ("Geological_Spelling") on the example
of two bedding_planes (the double_line).
|
Neben der Angabe der Richtung von Profilen durch Be-
schriftung des linken und rechten Profil-Endes wurde vom
Autor teilweise auch die "Blickrichtung" in Grad (0 - 360)
in der Mitte oberhalb des Bildes verwendet, weil dieses
auch ohne dazugehöriges Bild einfach als Symbol oder Zahl
zu notieren ist, z.B. bei Fotos oder bei der Aufschluß-Be-
schreibung durch Worte. Die Umwandlung zwischen beiden
Arten ist aus Tabelle I-1 ersichtlich.
Beside the declaration of the direction of profiles in the
style of inscripting of the left and the right profile-end
(like in fig. I-1), the author used also an other style, the
"view_direction" in degree (0 - 360), inscripted in the
middle of the top of the sketch. This second style is easily
to note just as a symbol or a number also without any
picture, e.g. in the outcrop_description by words. The
converting between the two methods is evident in table I-1.
Tabelle I-1. Umwandlungstabelle der 2 bzw. 3
verwendeten Arten der Richtungsangabe für Profil-
Zeichnungen und Fotos.
Table I-1. Transformation of the 2 resop. 3 methods
of the declaration of the direction of profiles
(outcrop scetches) and photographs.
|
Profilrichtung
(links -
- rechts
profile
direction
left - right
|
Blickrichtung
view direction
|
Symbol
name
|
Zahl (Grad)
numbers (degree)
|
W - E
WNW - ESE
NW - SE
NNW - SSE
N - S
NNE - SSW
NE - SW
ENE - WSW
E - W
ESE - WNW
SE - NW
SSE - NNW
S - N
SSW - NNE
SW - NE
WSW - ENE
W - E
WNW - ESE
NW - SE
NNW - SSE
N - S
NNE - SSW
NE - SW
ENE - WSW
E - W
ESE - WNW
SE - NW
SSE - NNW
S - N
SSW - NNE
SW - NE
WSW - ENE
|
N
NNE
NE
ENE
E
ESE
SE
SSE
S
SSW
SW
WSW
W
WNW
NW
NNW
N
NNE
NE
ENE
E
ESE
SE
SSE
S
SSW
SW
WSW
W
WNW
NW
NNW
|
348.75 .. 0 .. 11.25
11.25 .. 22.5 .. 33.75
33.75 .. 45 .. 56.25
56.25 .. 67.5 .. 78.75
78.75 .. 90 .. 101.25
101.25 .. 112.5 .. 123.75
123.75 .. 135 .. 146.25
146.25 .. 157.5 .. 176.75
176.75 .. 180 .. 191.25
191.25 .. 202.5 .. 213.75
213.75 .. 225 .. 236.25
236.25 .. 237.5 .. 258.75
258.75 .. 270 .. 281.25
281.25 .. 292.5 .. 303.75
303.75 .. 315 .. 326.25
326.25 .. 337.5 .. 348.75
348.75 .. 0 .. 11.25
11.25 .. 22.5 .. 33.75
33.75 .. 45 .. 56.25
56.25 .. 67.5 .. 78.75
78.75 .. 90 .. 101.25
101.25 .. 112.5 .. 123.75
123.75 .. 135 .. 146.25
146.25 .. 157.5 .. 176.75
176.75 .. 180 .. 191.25
191.25 .. 202.5 .. 213.75
213.75 .. 225 .. 236.25
236.25 .. 237.5 .. 258.75
258.75 .. 270 .. 281.25
281.25 .. 292.5 .. 303.75
303.75 .. 315 .. 326.25
326.25 .. 337.5 .. 348.75
|
|
|
