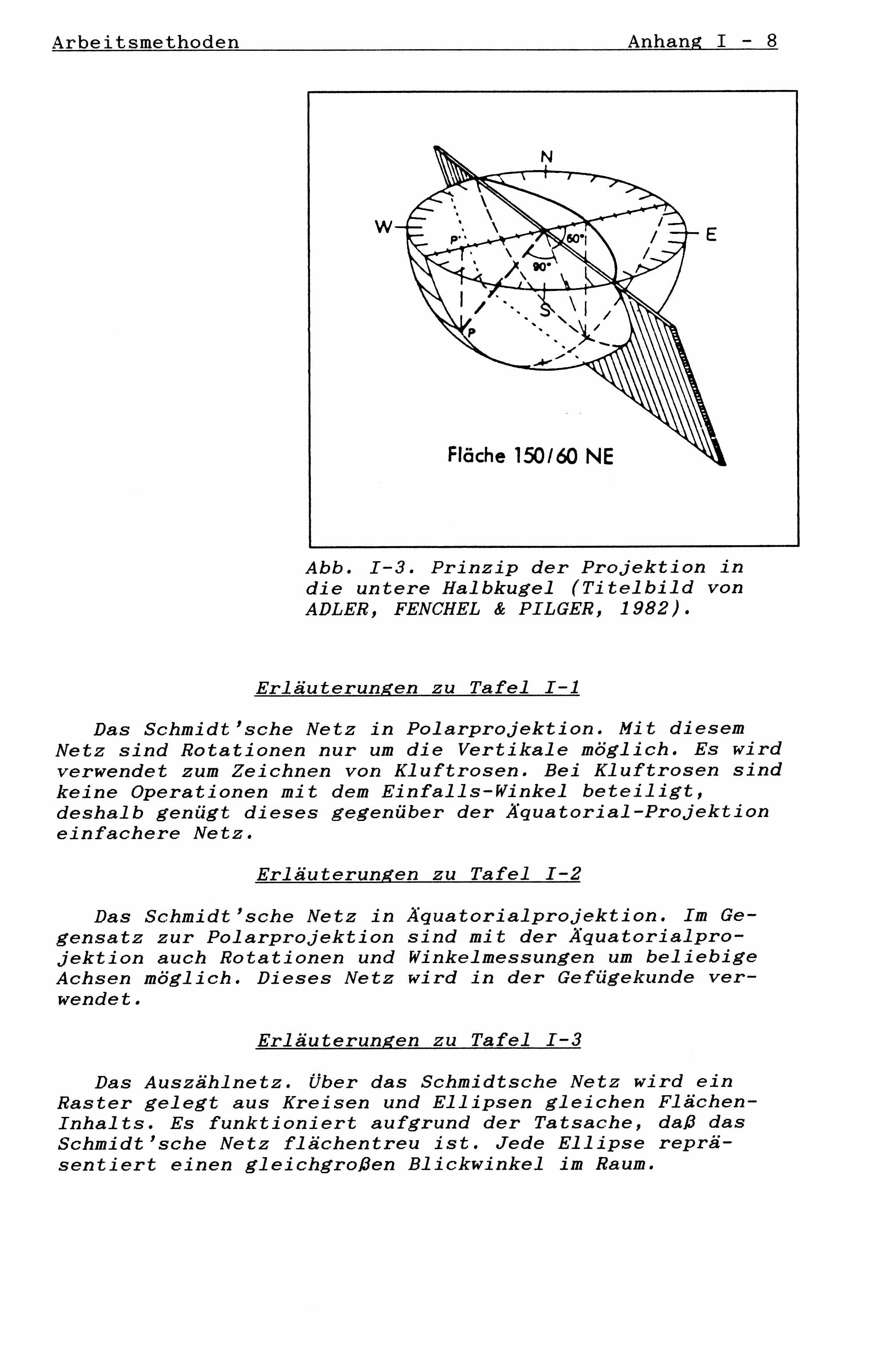

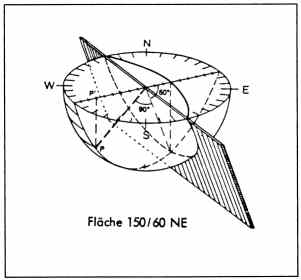

Abb. I-3. Prinzip der Projektion in
die untere Halbkugel (Titelbild von
ADLER, FENCHEL & PILGER, 1982).
Fig. I-3. Principle of the projection into the
lower hemisphere (cover picture of ADLER, FENCHEL & PIGER,
1982)
|
Erläuterungen zu Tafel I-1
Das Schmidt'sche Netz in Polarprojektion. Mit diesem
Netz sind Rotationen nur um die Vertikale möglich. Es wird
verwendet zum Zeichnen von Kluftrosen. Bei Kluftrosen sind
keine Operationen mit dem Einfalls-Winkel beteiligt,
deshalb genügt dieses gegenüber der Äquatorial-Projektion
einfachere Netz.
Erläuterungen zu Tafel I-2
Das Schmidt'sche Netz in Äquatorialprojektion. Im Ge-
gensatz zur Polarprojektion sind mit der Äquatorialpro-
jektion auch Rotationen und Winkelmessungen um beliebige
Achsen möglich. Dieses Netz wird in der Gefügekunde ver-
wendet.
Erläuterungen zu Tafel I-3
Das Auszählnetz. Über das Schmidtsche Netz wird ein
Raster gelegt aus Kreisen und Ellipsen gleichen Flächen-
Inhalts. Es funktioniert aufgrund der Tatsache, daß das
Schmidt'sche Netz flächentreu ist. Jede Ellipse reprä-
sentiert einen gleichgroßen Blickwinkel im Raum.
Explanations of table I-1
The "Schmidt'sches_Netz" in polar projection. By this
net rotations are possible only around the vertical axis. It
is used for drawing joint diagrams ("Kluftrosen"). In joint
diagrams appeare no operations with the dipping angle,
therefore this net suffices, which is more simple in
comparision to the equatorial projection.
Explanations of table I-2
The "Schmidt'sches_Netz" in equatorial projection. In
the contrary to the polar_projection with the equatorial_
projection are also rotations and angle_measurements around
to any extend desired axis are possible. This net is used in
the fabric-science.
Explanations of table I-3
The counter screen. It is put over the "Schmidt'sches_
Netz" as a layer made up of circles and ellipses of equal
areas. This is working because of the fact that the
"Schmidt'sches_Netz" is conformal. Each ellipse represents
an equal visual angle in the space.
|
